CYS-EX-CA/2N氫氧化鈉及次氯酸鈉在線光譜儀

　　湖南楚一機電有限公司（簡稱楚一測控）位于湖南長沙，是國家級高新技術企業，湖南省專精特新中小企業，細分行業內參與國家計量校準規范制定單位。主要從事溶液濃度分析儀、液體濃度控制系統等工業自動化產品的研發、生產、銷售與服務，產品測量原理涉及光譜、折光、密度、電導等。營銷網絡覆蓋全國，產品遠銷美國、歐洲及東南亞等國家和地區。

　　化工行業部分代表性客戶有?；瘓F(tuán)、唐山三友、包頭海平面高分子、煙臺萬華、興發集團、新疆中泰、太倉中化、三愛富氟化工、理文化工、金能化學、魯西化工、泰汶鹽化等知名企業。

【設計方案】

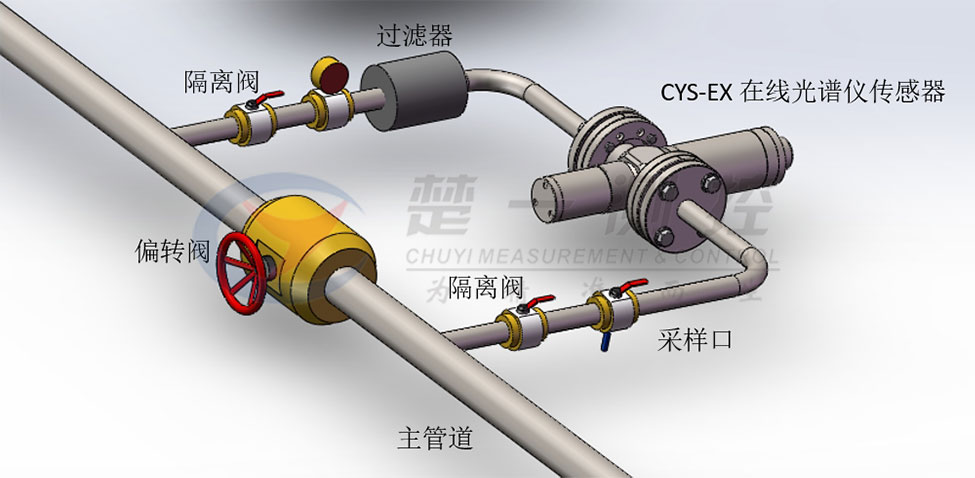

　　在線分析儀傳感器并聯安裝在主管路沿線適當位置，旁路上主要部件有：隔離閥、過濾器、取樣閥和分析儀傳感器。在主管道上需要增加偏轉閥，在其作用是工作時偏轉一定的開度，確保被測樣品從旁路中流過。

　　傳感器是本系統的采樣部件，安裝在檢測旁路上。樣品從傳感器中間通過，CYS-EX-CA/2N氫氧化鈉及次氯酸鈉在線光譜儀主機的與傳感器之間通過專用電纜連接，根據管路中實際樣品的氣泡和雜質干擾情況對可安裝過濾器、流量計進行配置以確保光譜測量質量。

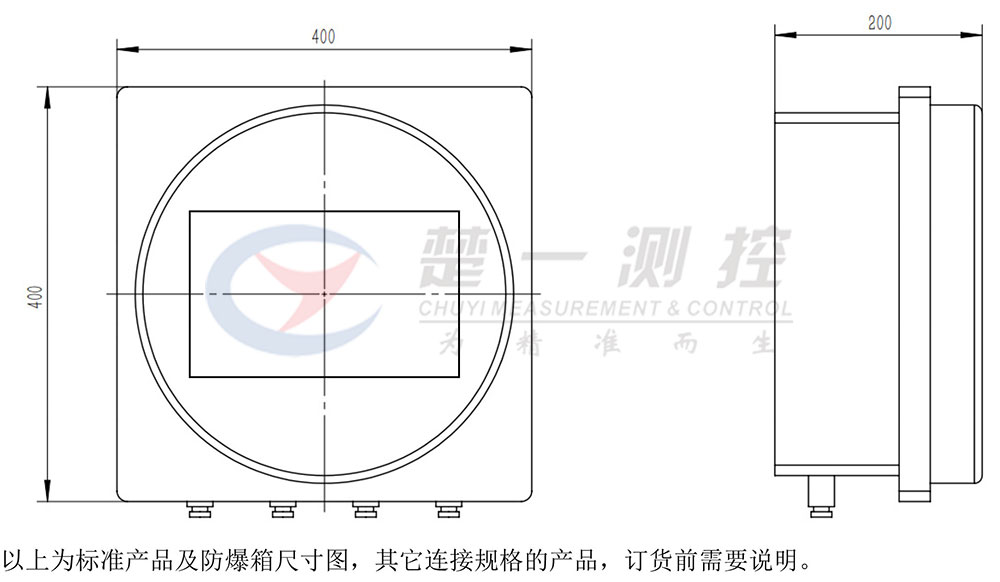

　　主機是控制/顯示終端，其作用是控制、監控傳感器的運行狀態，同時顯示檢測結果。主機內置變送器，將檢測結果通過Modbus RTU協議傳輸給上位機PLC或DCS系統。當前支持RS485和4-20mA模擬信號輸出及開關量報警報信輸出。

【工藝流程】

　　次氯酸鈉見光和高溫下易分解，通常樣品度會控制在 15℃以下，不同廠家樣品溫度存在差異。次鈉生產主要有三種工藝情況：

　　氯-堿噴淋混合工藝

　　該反應過程為連續反應，除反應初始階段游離堿和有效氯會發生較大變化外，其余大部分時間有效氯和游離堿含量均處在相對恒定狀態。氯氣從反應塔中部通入反應塔，同時氫氧化鈉水溶液從塔頂部噴淋下來與氯氣混合后進行反應，反應后的樣品自底部由泵抽出。

　　尾氯回收工藝

　　該反應過程為間歇式反應，每釜反應過程中游離堿含量從高到低直至接近消耗完全,同時有效氯含量由低到高直至滿足生產要求。將一定濃度的氫氧化鈉水溶液置于反應塔中，不斷通入氯氣消耗其中的氫氧化鈉生成次氯酸鈉。通過檢測反應塔溢流液中的有效氯和游離堿含量，確保游離堿含量在安全濃度(通常為 0.5%-1.0%) 以上，避免尾氯過量導致泄漏事故。

　　液堿通氯工藝

　　該反應過程為連續反應，將一定濃度的氫氧化鈉水溶液置于氫氧化鈉儲存塔中，通過泵將其抽知反應塔中。自反應塔中不斷通入氯氣消耗其中的氫氧化鈉生成次氯酸鈉。生成的次鈉反應液流入次鈉儲存罐中并通過泵不斷循環，直至整個循環料液中的堿接近反應完全。通過檢測反應塔溢流液中的有效氯和游離堿含量，確保產品質量。

工況流程示意圖(部分)

【應用案例】

　　CYS-EX-CA/2N氫氧化鈉及次氯酸鈉在線光譜儀架設在吸收反應塔旁，由在線濃度傳感器通過旁路實時監測 氫氧化鈉和次氯酸鈉的含量。安裝現場照片如圖所示。

CYS光譜儀現場安裝示意圖

【應用行業】

　　CYS-EX-CA/2N氫氧化鈉及次氯酸鈉在線光譜儀可應用于化工、氯堿工業等行業中的氫氧化鈉、次氯酸鈉混合溶液濃度在線監測，測量精度高、使用壽命長、可查歷史數據等功能，安裝簡易維護簡易。

【產品優點】

　　●光譜是非侵入性和非破壞性的，可測量混合溶液中某種物質的濃度。

　　●不用稀釋樣品，測量只需幾秒鐘，非?？?。

　　●相對便宜、緊湊且易于使用，可高度自動化。

　　●不受液體壓力變化、流量突變、湍流現象影響

　　●無機械動作測量、確保穩定性和長壽命

　　●運行無需試劑耗材且低功耗

　　●多年年經驗算法不受物料中氣泡、固體雜質、結晶體的影響

　　●支持上位機通訊設置，4-20mA/RS485；內置報警、及開關量信號輸出等

　　● 楚一測控憑借十多年年的行業應用經驗為客戶提供最完善的產品應用解決方案

　　● 楚一測控的實驗室可以為客戶的特定溶液提供數據建模及測試服務
